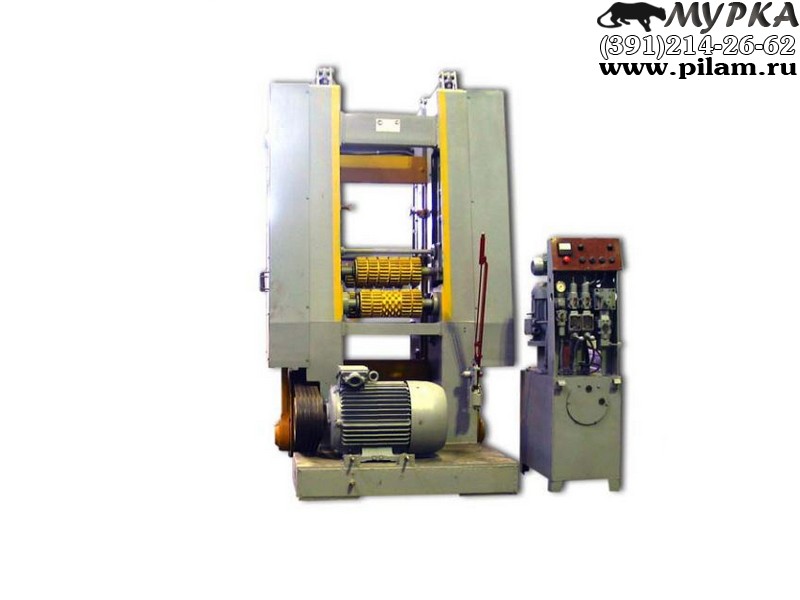

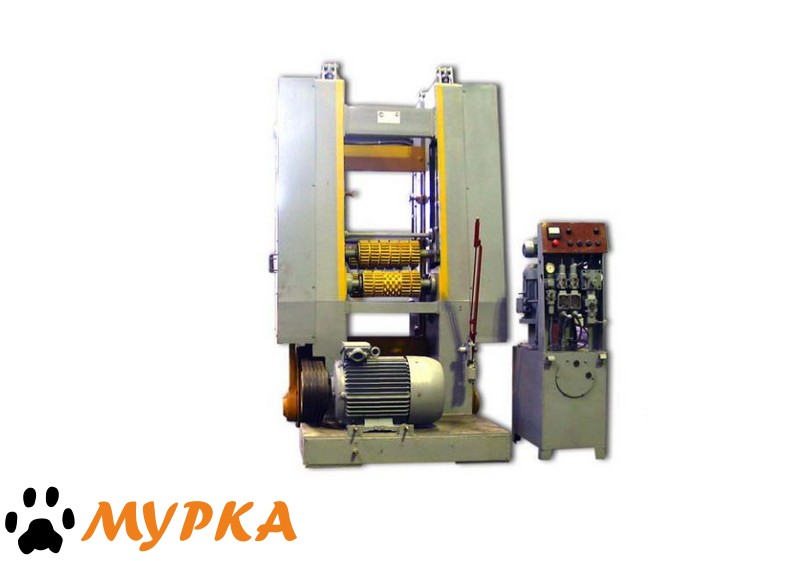

ГлавнаяКаталогРамы лесопильные Рама лесопильная РК-2А (26,5 кВт)
1425000.00 руб В корзину



РК-2А, новая система движения пильной рамки

Лесопильная рама модели РК-2А предназначена для распиловки бревен и брусьев на доски.



Станок комплектуется
  • 10 штук рамных пил длиной 1100 мм.
Особенности лесопильной рамы РК-2А
  • Фундаментная (0,5-0,6 м глубина фундамента, возможно установление на фундамент Р63-4Б через переходную плиту).
  • Коратышовая.
  • Работает без использования быстроизнашивающихся частей (текстолитовых ползунов и направляющих).
  • Транспортируется в 20 т контейнере.

Основание и боковины станины рамы имеют сварную конструкцию, выполненную в основном из листового материала. Эта рама отличается от традиционных лесопильных рам конструкцией привода и подвески пильной рамки. У традиционных лесопильных рам пильная рамка совершает прямолинейное возвратно-поступательное движение по направляющим станины, и резание древесины происходит при движении пил вниз. У лесопильной рамы РК-2А пильная рамка подвешена на рычагах и двигается по траектории, имеющей форму вытянутого эллипса. Поэтому при холостом ходе пилы вверх задние грани её зубьев не контактируют с дном пропила, процесс распиловки идет более плавно, износ инструмента, нагрузка на станину и вибрация значительно уменьшаются. Использование в данной лесораме бездезаксиального привода пильной рамки позволило значительно снизить нагрузку на станину. Конструкция рамы представляет собой станину, собранную из сварных узлов, на которой установлены все механизмы. Пильная рамка установлена на шарнирной подвеске. Все движущиеся части рамы установлены на подшипниках качения, применение пар скольжения полностью исключено, что существенно повышает культуру производства и упрощает обслуживание лесорамы и снижает эксплуатационные затраты на смазку. У пилорамы РК-2А электродвигатель привода пильной рамки установлен на сварном основании станины, что сокращает до минимума время и затраты на монтаж рамы у потребителя. Предусматривается возможность установки рамы через проставку на фундаменты лесопильных рам Р63-4Б Даниловского станкозавода. На лесораме РК-2А предусмотрено место для установки направляющего аппарата, который улучшает качество распиловки. Направляющий аппарат поставляется за отдельную плату.



 Технические характеристики  РК-2А
 Ширина просвета пильной рамки, мм  630
 Ход пильной рамки, мм  300
 Число двойных ходов пильной рамки, ход/мин  300
 Просвет между вальцами, мм  75-570
 Максимальный диаметр распиливаемого бревна (в комле), мм   570
 Длина распиливаемого бревна, мм  2000-9500
 Наименьшая толщина выпиливаемого материала, мм  16
 Вид подачи  Непрерывная, с бесступенчатым регулированием
 Привод вращения шести (четырех нижних и двух верхних) подающих заготовку вальцов   Гидравлический
 Привод прижима верхних вальцов  Гидравлический
 Производительность средняя расчетная, м3/час  8
 Характеристики гидравлического оборудования (гидронасос, гидромотор)
 Номинальное давление, МПа  6,3
 Характеристики пилы
 Число пил в поставе, шт  3-10
 Тип применяемых пил  Пилы для одноэтажных лесопильных рам
 Длина, мм  1100
 Ширина, мм  160
 Толщина, мм  1,8
 Мощность электродвигателя привода главного вала, кВт  26,5
 Число оборотов, об/мин  690
 Род тока питающей сети  Переменный, трехфазный
 Напряжение питания, В  380
 Мощность электродвигателя привода подачи  5,5
 Число оборотов, об/мин  1460
 Подача бревна или лафета, м/мин  6
 Мощность электродвигателя привода вентилятора теплообменника  0,25
 Число оборотов, об/мин  2850
 Общая установленная мощность, кВт  32,25
 Габаритные размеры, мм
 Длина  2170
 Ширина  1650
 Высота  2710
 *Объем, м3  9,79
 Масса лесопильной рамы  без принадлежностей, кг  4500
 Масса лесопильной рамы с принадлежностями, кг  4945

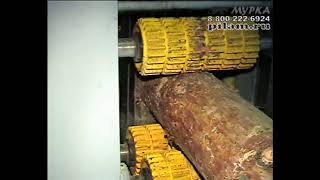

Смотреть видео
