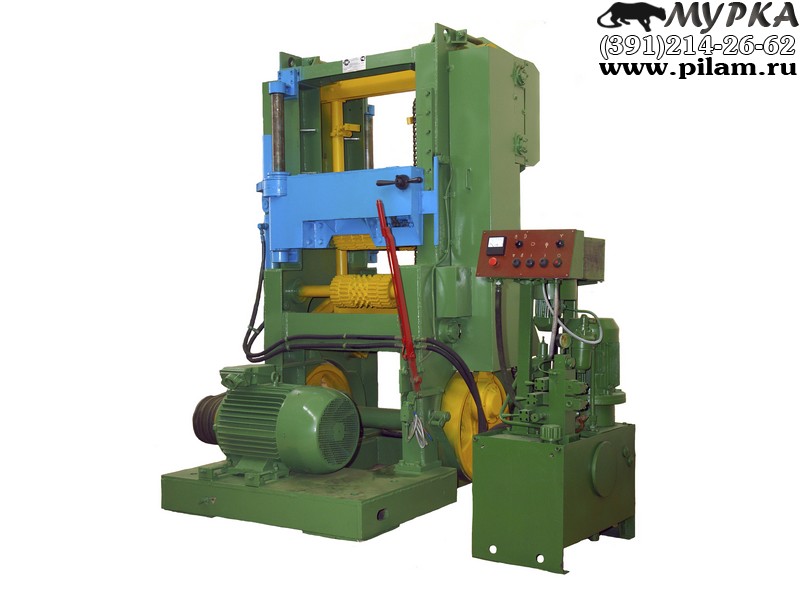

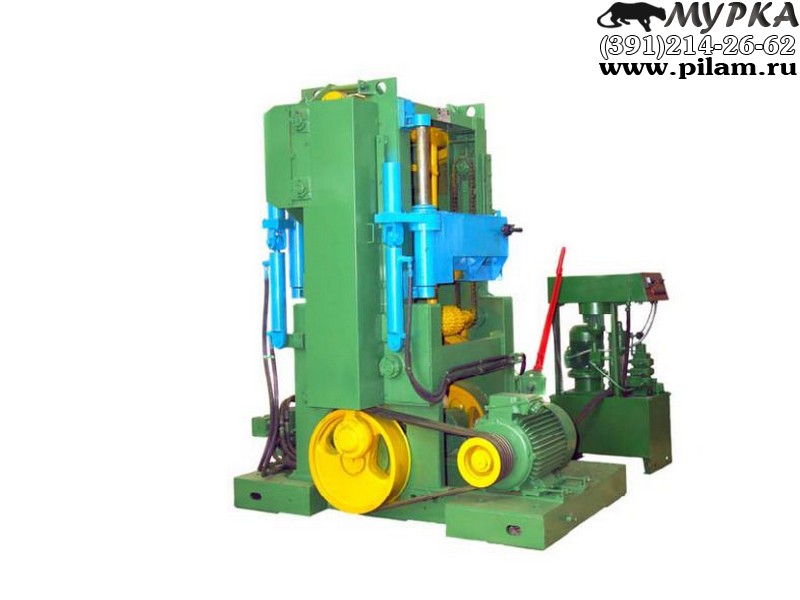

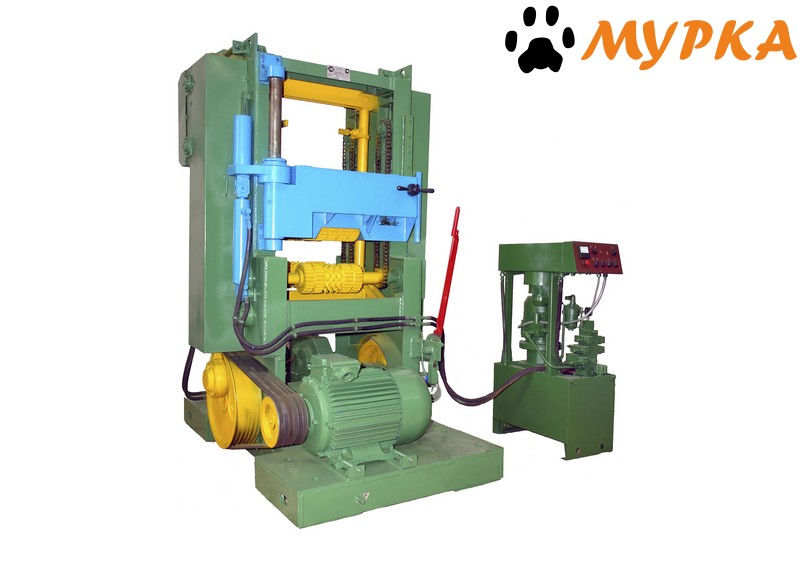

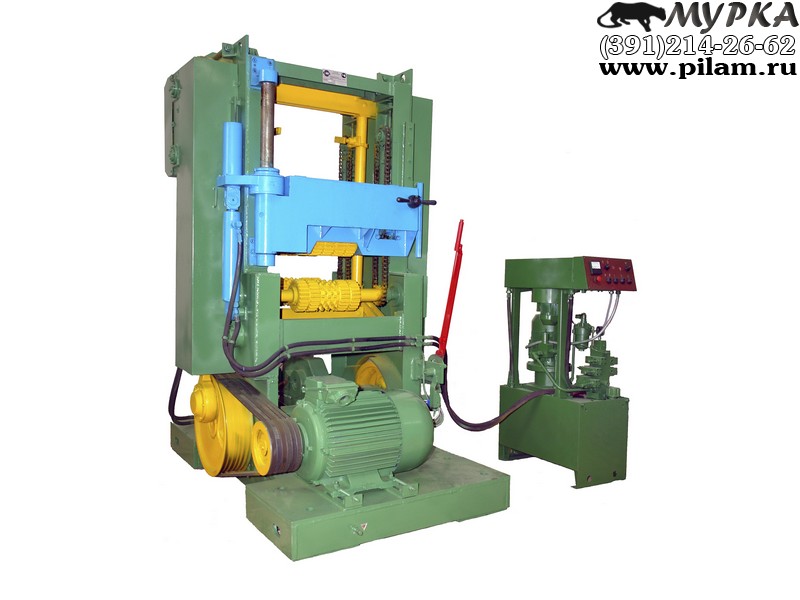

Рама многопильная РГ-63 предназначена для продольной распиловки бревен на доски и брусья, а также брусьев на доски.
Особенности лесопильной рамы РГ-63
Фундаментная (0,5-0,6 м глубина фундамента, возможно установление на фундамент Р63-4Б через переходную плиту).
Работает без использования быстроизнашивающихся частей (текстолитовых ползунов и направляющих).
Упрощен процесс смены пил.
Транспортируется в 20 т контейнере.
Пониженное энергопотребление 32,25 кВт позволяет экономить до 15 кВт за 1 час эксплуатации по сравнению с пилорамами типа Р63-4Б. Пильная рамка подвешена на рычагах с подшипниками. За счёт этого упрощается эксплуатация и снижаются затраты на смазку. Благодаря перемещению пил по траектории вытянутого эллипса уменьшается износ пил и увеличивается срок их службы. Возможно применение пил толщиной от 1,8 мм. Привод вращения подающих вальцов и прижим верхних вальцов - гидравлический. Гидравлический привод позволяет бесступенчато регулировать скорость подачи без остановки процесса пиления. Упрощён процесс смены пил. Привод лесорамы РГ-63 установлен на её станине, что позволило в 2,5 раза уменьшить площадь фундамента по сравнению с Р63-4Б. Возможна установка на фундамент пилорам Р63-4Б через проставку.
Внимание!
В комплект поставки тележки и рельсовый путь не входят!
Рекомендуем приобрести дополнительно
Для подачи бревна (лафета) в пильную каретку и прижима его вальцами, рекомендуем дополнительно приобрести тележки в количестве 4 шт. (2 шт. подающих тележек и 2 шт. принимающих). Рельсовый путь для тележек рекомендуется изготавливать длиной 9 м с каждой стороны станка. Через 2-3 месяца после запуска оборудования происходит износ захватов, а срок их изготовления может доходить до 2-х месяцев, поэтому рекомендуем приобрести заранее дополнительный комплект верхних и нижних захватов.
Тележка (подающая и принимающая).
Рельсовый путь.
Рамные пилы длиной 1100 мм (с напайками).
Комплект захватов.
Технические характеристики
РГ-63
Ширина просвета пильной рамки, мм
630
Ход пильной рамки, мм
300
Число двойных ходов пильной рамки, ход/мин
300
Просвет между вальцами, мм
140-580
Максимальный диаметр распиливаемого бревна (в комле), мм
570
Длина распиливаемого бревна, мм
3500-9500
Наименьшая толщина выпиливаемого материала, мм
16
Вид подачи
Непрерывная, с бесступенчатым регулированием
Привод вращения четырех (двух нижних и двух верхних) подающих заготовку вальцов
Гидравлический
Привод прижима верхних вальцов
Гидравлический
Производительность средняя расчетная, м3/час
8
Характеристики гидравлического оборудования (гидронасос, гидромотор)
Номинальное давление, МПа
6,3
Характеристики пилы
Число пил в поставе, шт
3-10
Тип применяемых пил
Пилы для одноэтажных лесопильных рам
Длина, мм
1100
Ширина, мм
160
Толщина, мм
1,8
Мощность электродвигателя привода главного вала, кВт
26,5
Число оборотов, об/мин
690
Род тока питающей сети
Переменный, трехфазный
Напряжение питания, В
380
Мощность электродвигателя привода подачи
5,5
Число оборотов, об/мин
1460
Подача бревна или лафета, м/мин
До 6
Мощность электродвигателя привода вентилятора теплообменника
0,25
Число оборотов, об/мин
2850
Общая установленная мощность, кВт
32,25
Габаритные размеры, мм
Длина
2170
Ширина
1650
Высота
2530
*Объем, м3
9,15
Масса лесопильной рамы без принадлежностей, кг
4100
Масса лесопильной рамы с принадлежностями, кг
4545
Смотреть видео
Комплект поставки рамы лесопильной РГ-63
В комплект поставки многопильного станка входит:
1. Пильная рама - 1 шт.
2. Электрический шкаф - 1 шт.
3. Рамные пилы (без напаек) длиной 1100 мм - 10 шт.
