ГлавнаяКаталогПилорамы дисковые Дисковая двухпильная пилорама Авангард КС-50 СЭ (2х7,5 кВт)
325000.00 руб В корзину

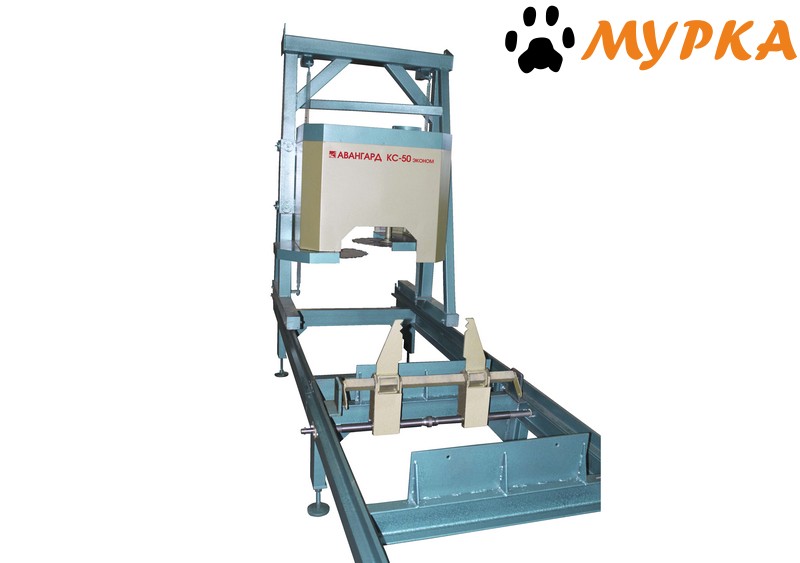

Дисковая пилорама Авангард КС-50 СЭ

Дисковая пилорама Авангард КС-50 СЭ предназначена для распиловки двумя дисковыми пилами круглого леса на доску обрезную, необрезную, лафет, брус, брусок и так далее.



Внимание!

В комплект поставки пильные диски не входят!



Особенности лесопильной установки Авангард серии КС

Установка выпускается только в стационарном варианте и состоит из подвижной пильной каретки с дисковыми пилами и разборной станины с высокоточными направляющими.Пильная каретка включает в себя пильный блок, состоящий из двух горизонтальных дисковых пил диаметром 400 мм с электромеханическим приводом подъема-опускания пильной траверсы. Режущий инструмент лежит в горизонтальной плоскости и смещен относительно друг друга вдоль оси пиления. За один проход пильной рамы вдоль рельсового пути получается готовый пиломатериал. Нет необходимости возвращать раму в исходное положение, опустив пильный блок на новый размер пропила и производите распил в обратном направлении. В итоге пилорама Авангард позволяет поднять производительность! Простота станка и отсутствие сложных настроек не требуют специальных навыков у персонала. Отсутствие температурного и климатического порогов при работе. Замена диска производится по мере износа. Вышеуказанные параметры позволяют получать пиломатериал с идеальной геометрией. В зависимости от модификации станок может комплектоваться:

  • Электромеханической подачей пильной каретки для продольного перемещения, имеющую плавную регулировку скорости до 40 м/мин.
  • Гидравлической системой, включающую в себя устройство для загрузки бревен, кантователь и устройство для фиксации бревен в процессе пиления. Гидравлические механизмы, установленные на станине, позволяют производить все манипуляции с бревном в центральном "лотке", образованном боковыми зажимами, которые обеспечивают автоматическую центровку распиливаемого сырья.
  • Кромкообрезным устройством. Пильная каретка, оснащенная кромкообрезным устройством, состоит из вертикально установленных пил, которые отпиливают канты необрезной доски, получаемой в результате распиловки основными горизонтальными пилами. Можно устанавливать до четырех вертикальных пил, работающих одновременно, две из которых настраиваются на размер специальным винтом. Кромкообрезное устройство может включаться в процессе пиления и отключаться за счет опускания-подъема пильного вала вертикальных дисковых пил посредством рычажного механизма.



Рекомендуем приобрести дополнительно

Главным расходным материалом дисковых пилорам являются дисковые пилы. Пилы требуют к себе особого внимания, их нужно периодически точить, чтобы получаемый пиломатериал был высокого качества. Поэтому мы дополнительно рекомендуем приобрести с двухпильной горизонтальной пилорамой Авангард КС-50 СЭ:

  • Заточной станок Алтай З650 для заточки дисковых пил диаметром 250-650 мм под необходимым углом.
  • Электронная линейка MICRON-4.0X для вертикального перемещения пильного блока, программируемая.
  • Лазерное разметочное устройство Мурка 10М (100 мВт, 10 м).
  • Дисковая пила 400х2,9/4,1х30х20+4 (Swedex) с подрезными ножами.
  • Дисковая пила 400х2,8/4,2х30х20+4 (TTH) с подрезными ножами.
  • Скребковый транспортёр для удаления опилок.
  • Унифицированные механизированные направляющие. Направляющие оснащены гидравлическими устройствами загрузки, кантовки и фиксации сырья в процессе пиления.



 Технические характеристики  Авангард КС-50 СЭ   КС-50 Э   КС-50 ЭК   КС-50 П   КС-50 ПК
 Максимальный диаметр распиливаемого бревна с кантовкой, мм   500  500  500  500  500
 Максимальный диаметр распиливаемого бревна в развал. мм  300  300  300  300  300
 Максимальная длина обрабатываемого бревна, мм  6200  6200  6200  6200  6200
 Минимальная длина обрабатываемого бревна, мм  2000  2000  2000  2000  2000
 Количество пильных дисков  2  2  4  2  4
 Диаметр пильных дисков, внеш/внутр, мм  400/30  400/30  400/30  400/30  400/30
 Диаметр пильных дисков кромкообрезного устройства, внеш/внутр, мм   -  -  200/40  -  200/40
 Толщина пропила для горизонтальных пил/вертикальных пил, мм  4,1  4,1  4,1/3  4,1  4,1/3
 Мощность, кВт
 Ведущего привода пилы  7,5  7,5  7,5  7,5  7,5
 Ведомого привода пилы  7,5  7,5  7,5  7,5  7,5
 Привода пил кромкообрезного устройства  -  -  4  -  4
 Привода вертикального перемещения  0,55  0,55  0,55  0,55  0,55
 Привода продольного перемещения  -  1,5  1,5  1,5  1,5
 Суммарная мощность  15,55  17,05  21,05  20,05  24,05
 Напряжение питания, В  380  380  380  380  380
 Частота вращения пил, об/мин  3000  3000  3000  3000  3000
 Частота вращения пил кромкообрезного устройства, об/мин  -  -  3000  -  3000
 Использование обратного хода  Пиление  Сброс материала   Сброс материала   Сброс материала   Сброс материала
 Скорость подачи пильного блока, м/мин  -  40  40  40  40
 Направляющие пильной каретки  Немеханизированные   Немеханизированные   Немеханизированные   Механизированные   Механизированные
 Настройка на толщину доски  Визуальная линейка   MICRON-4.0X  MICRON-4.0X  MICRON-4.0X  MICRON-4.0X
 Способ загрузки и позиционирования распиливаемого сырья  Ручной  Ручной  Ручной  Гидравлика  Гидравлика
 Габаритные размеры станка, мм
 Длина  1500  1500  1500  1500  1500
 Ширина  1200  1200  1200  1200  1200
 Высота  1600  1600  1600  1600  1600
 Габаритные размеры рельсового пути, мм
 Длина  2х2000 и 1х5000  2х2000 и 1х5000  2х2000 и 1х5000  2х2000 и 1х5000  2х2000 и 1х5000
 Ширина  1400  1400  1400  1400  1400
 Высота  610  610  610  610  610
 Масса, кг  1470  1470  1540  1980  2050
 * Объем, м3  10,57  10,57  10,57  10.57  10,57



Схема распиловки пиломатериала на станках Авангард серии КС-50



Комплект поставки дисковой горизонтальной пилорамы Авангард КС-50 СЭ

В базовой комплектации станок оснащается ручным горизонтальным (продольным) перемещением пильного блока по рельсам и электромеханическим (с помощью пульта) вертикальным перемещением пильного блока для установки размера пропила. Загрузка, кантовка бревна осуществляется вручную, фиксация бревна - винтовые самоцентрирующие зажимы.

1. Пильный блок в сборе - 1 шт.

2. Рельсовый путь, который состоит из:

  • Секция 2000 мм - 2 шт.
  • Секция 5000 мм - 1 шт.

3. Система фиксации бревна - 1 комп.

4. Коробка ЗИП для сборки и настройки - 1 шт.

5. Гарантийный талон, паспорт - 1 шт.
