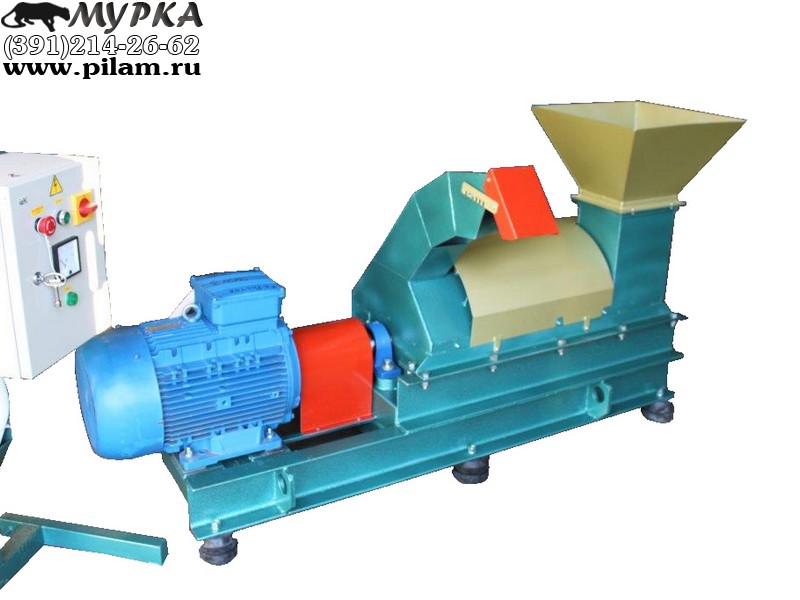

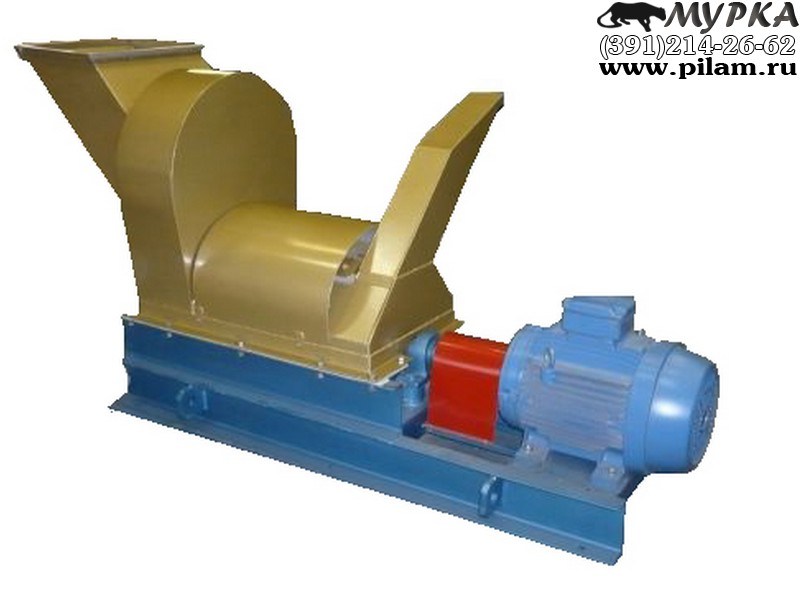

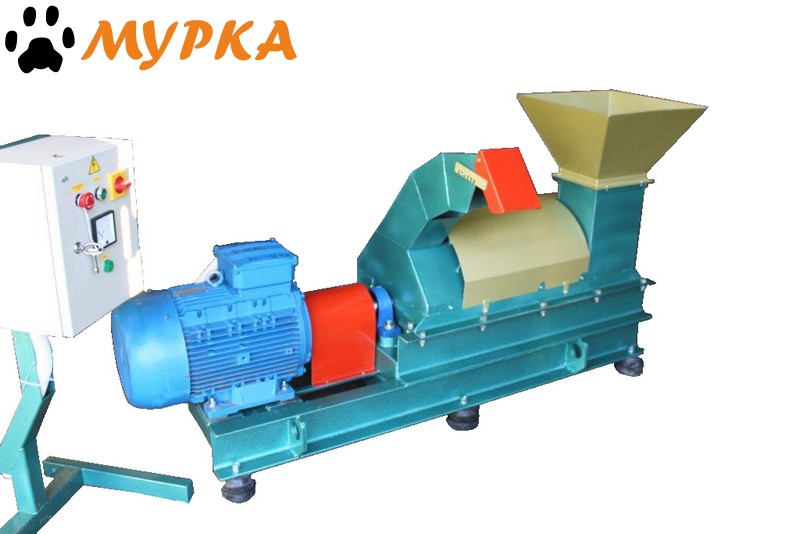

Молотковая дробилка инерционная ИМ-45 предназначена для измельчения щепы, полученной на рубительной машине, а также отходов лесопиления с размером сечения не более 50х50 мм. Конструкция дробилки позволят производить дробление как сухого сырья, так и естественной влажности. В первом случае измельченное сырье отсасывается из дробилки через сетку, определяющую нужный размер фракции и может сразу подаваться в бункер брикетировочного пресса. Во втором случае влажные продукты дробления принудительно выбрасываются через патрубок в емкость, откуда поступают на имеющееся у потребителя сушильное оборудование, после чего брикетируется.
Технические характеристики
ИМ-45
Влажность загружаемого сырья
Любая
Размер загружаемого сырья, мм
Длина, не более
50
Ширина, не более
50
Высота, не более
1000
Количество ножей, шт
2
Производительность, кг/час
2000
Размеры измельченной фракции в сечении, не более, мм
2
Мощность, кВт
30
Частота вращения, об/мин
3000
Напряжение питания, В
380
Габаритные размеры, мм
Длина
2040
Ширина
1430
Высота
1000
Масса, кг
600
*Объем, м3
2,92
Схема молотковой дробилки ИМ-45
Ротор представляет собой сборную конструкцию из вала - 8 и 11 дисков - 9, закрепленных на валу при помощи шпонки. В шести отверстиях дисков между втулками установлены оси - 10, на которых в определенном порядке подвешены шарнирно 180 молотков – 11. От продольного перемещения оси фиксируются при помощи шайб и шплинтов. Ротор с валом устанавливается в подшипниковых опорах, установленных на раме станка.
Купить молотковую дробилку ИМ45 от завода производителя город Воронеж.
