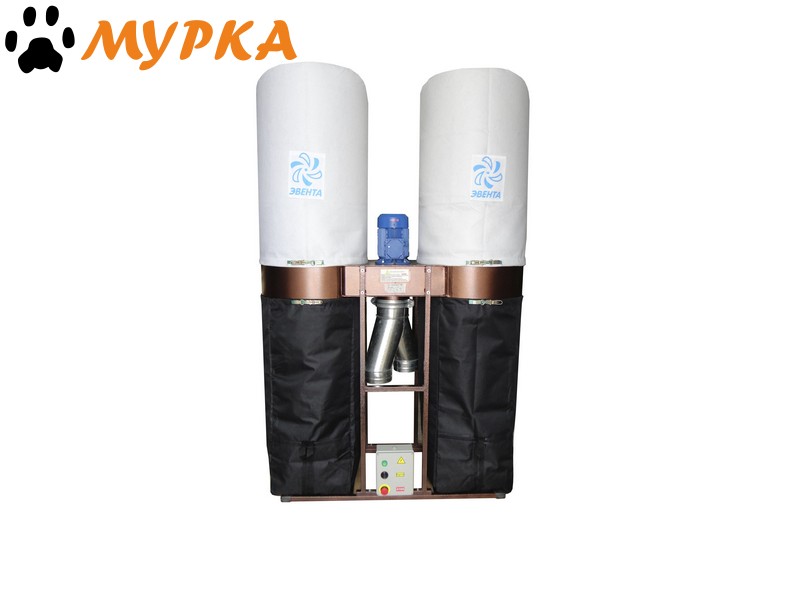

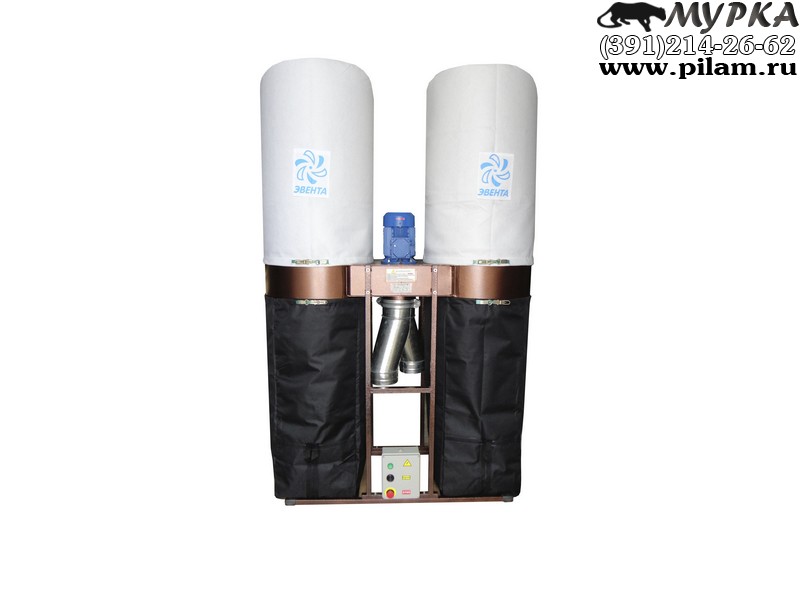

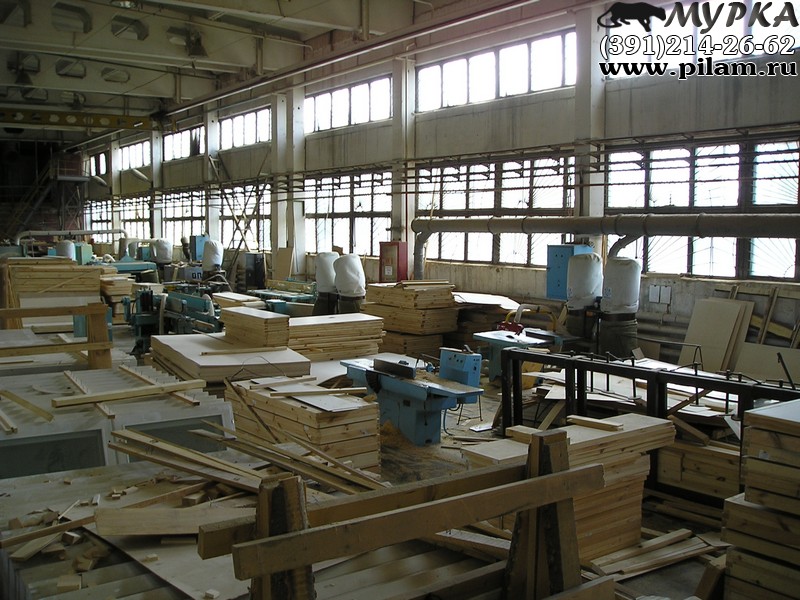

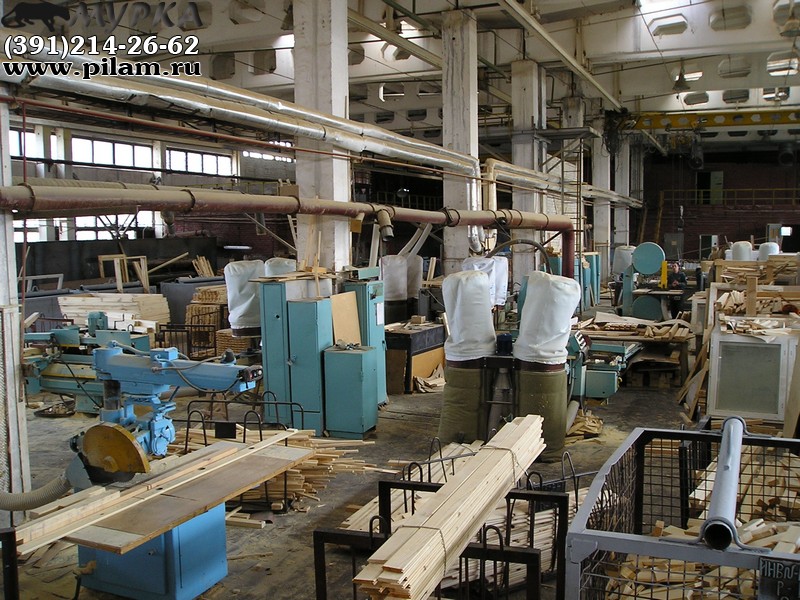

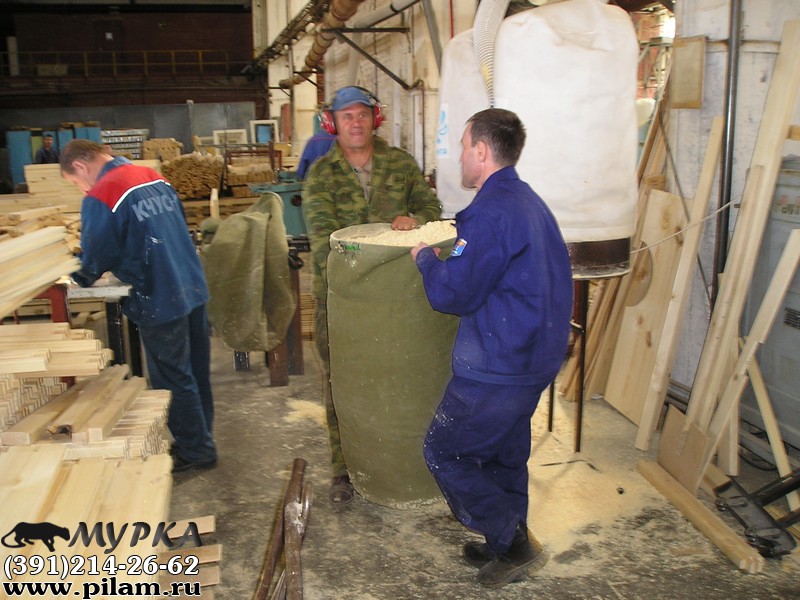

Установка вентиляционная пылеулавливающая УВП-М 3000К (далее по тексту «установка») соответствует требованиям ТУ-3646-001-10675318-2008 и предназначена для удаления сухих не склонных к слипанию материалов в продолжительном режиме работы, в условиях мебельных (М) и столярных производств. Предназначена для обслуживания станков форматно раскроечной группы, станков с ЧПУ, обрабатывающих центров с произодительностью по воздуху до 2300 м3/ час. Установка осуществляет удаление стружек, опилок, пыли от оборудования путем их отсоса из зоны резания, дальнейшей фильтраций воздуха и накопления отходов в специальном мешке – накопителе. Максимальная длина удаляемых элементов (стружек, опилок, щепок, ленты) не должна превышать 45 мм. Соединение установки с оборудованием осуществляется с помощью аспирационного воздуховода с гладкой и ровной внутренней поверхностью (металлические воздуховоды, гибкие шланги с гофрированной поверхностью снаружи). Установка не предназначена для работы со станками обрабатывающими сырой (естественной влажности) пиломатериал. Отсутствует функция уборки пола.
В установках серии М установлена крыльчатка закрытого типа с наилучшими техническими характеристиками по скорости воздушного потока до 43 м/с и создаваемым разрежением до 2350 Па. У всех установок в комплектацию входит пускозащитная аппаратура (ПЗУ), которая обеспечивает полную защиту электродвигателя и подключенных силовых цепей от рабочих перегрузок.
Правила подбора установки
При подборе установки следует обратить внимание на следующие параметры:
Производительность, которую должна обеспечивать установка для нормальной работы станка (оборудования) (м3/час).
Необходимая скорость воздушного потока с учетом аэродинамического сопротивления воздуховодов (м/с).
Создаваемое разряжение на входе (Па).
Количество патрубков и их геометрические параметры для подсоединения воздуховодов.
Наличие в комплектации электро-пусковой аппаратуры.

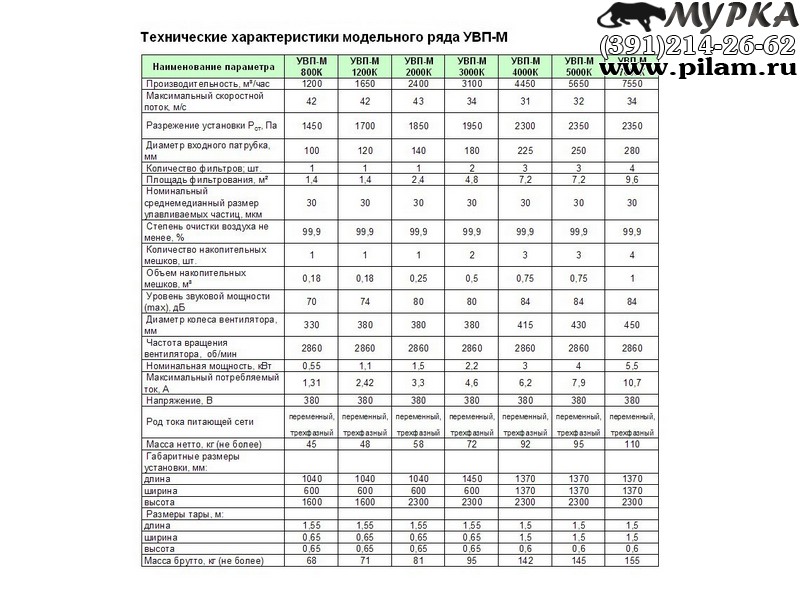

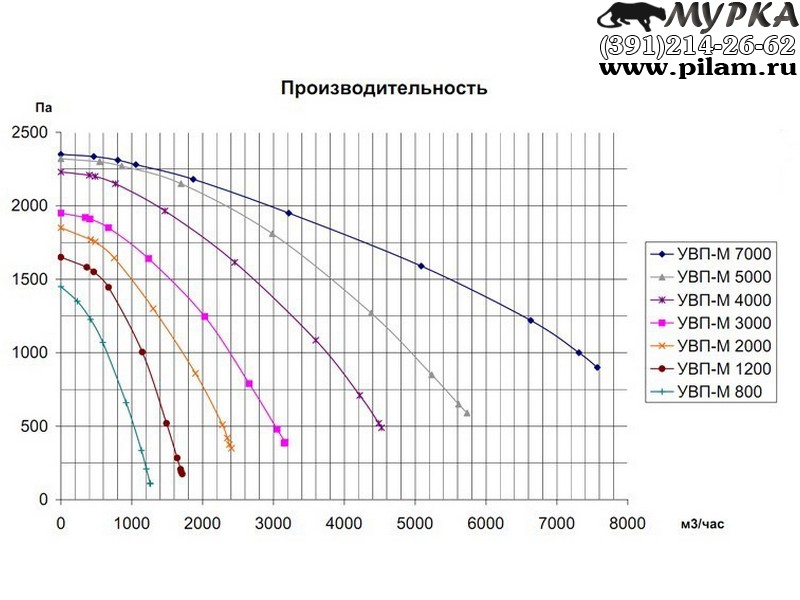

Технические характеристики
УВП-М 3000К
Максимальная пропускная способность, м3/час
3100
Максимальный скоростной поток, м/с
34
Разрежение установки Рст, Па
1950
Диаметр входного патрубка, мм
180
Количество фильтров, шт.
2
Площадь фильтрования, м2
4,8
Номинальный среднемедианный размер улавливаемых частиц, мкм
30
Степень очистки воздуха не менее, %
99,9
Количество накопительных мешков, шт.
2
Объем накопительных мешков, м3
0,5
Уровень звуковой мощности (max), дБ
80
Диаметр колеса вентилятора, мм
380
Частота вращения вентилятора, об/мин
2860
Номинальная мощность, кВт
2,2
Максимальный потребляемый ток, А
4,6
Напряжение, В
380
Род тока питающей сети
переменный, трехфазный
Габаритные размеры, мм
- длина
1450
- ширина
600
- высота
2300
Размеры тары, м
- длина
1,55
- ширина
0,65
- высота
0,65
Объем, м3
0,65
Масса, кг (не более)
72
Масса брутто, кг (не более)
95

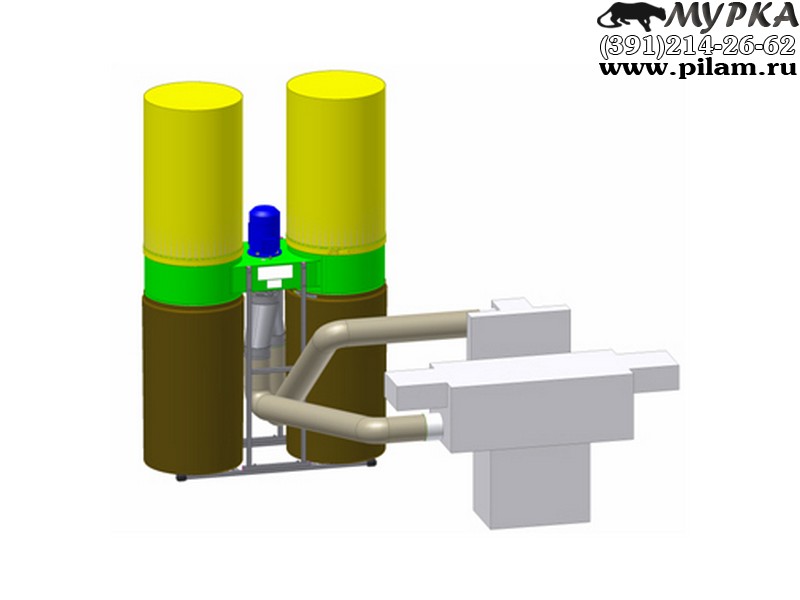

Устройство и комплект поставки
Комплектация УВП-М 3000К:
Корпус в сборе с электродвигателем, крыльчаткой, патрубком - 1 шт.
Обод - 2 шт.
Основание - 1 шт.
Фильтр - 2 шт.
Мешок накопительный - 2 шт.
Бандаж на диаметр 180 - 1 шт.
Ножка - 2 шт.
Болт М5-6gх16 - 4 шт.
Гайка М5 самоконтрящаяся - 4 шт.
Стойка - 4 шт.
Предфильтр - 2 шт.
Болт М 5х16 - 8 шт.
Болт M 8x35 - 14 шт.
Шайба 8 - 16 шт.
Гайка М8 самоконтрящаяся - 2 шт.
ПЗУ - 1 шт.
Коллектор 180-2х138 - 1 шт.
Переход 178 - 1 шт.
