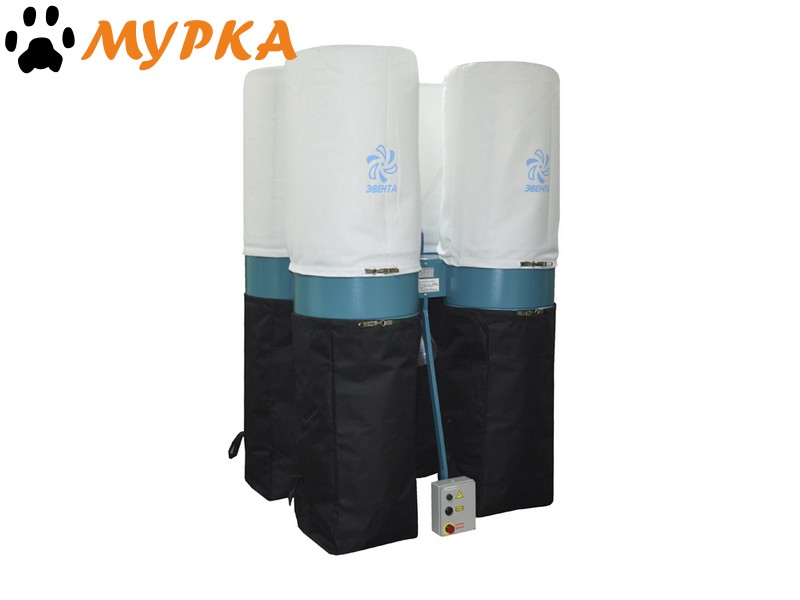

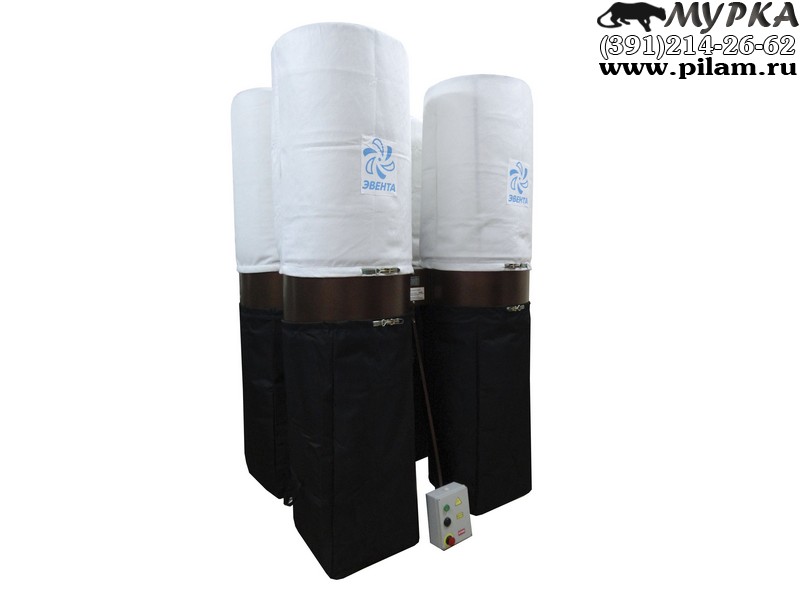

ГлавнаяКаталогАспирационное оборудование Установка вентиляционная пылеулавливающая Эвента УВП-С 7000К (5,5 кВт)
77900.00 руб В корзину



Серия С, для столярного производства

Установка вентиляционная пылеулавливающая УВП-С 7000К (далее по тексту "установка") соответствует требованиям ТУ-3646-001-10675318-2008 и предназначена для удаления не склонных к слипанию материалов в продолжительном режиме работы, в условиях столярных (C) и лесопильных производств с обработкой пиломатериала естественной влажности. Установка осуществляет удаление стружек, опилок, пыли от деревообрабатывающего оборудования путем их отсоса из зоны резания, дальнейшей фильтраций воздуха и накопления отходов в специальных мешках – накопителях. Максимальная длина удаляемых твёрдых элементов не должна превышать 45 мм. Соединение установки с деревообрабатывающим оборудованием осуществляется с помощью аспирационного воздуховода с гладкой и ровной внутренней поверхностью (металлические воздуховоды, гибкие шланги с гофрированной поверхностью снаружи). Отсутствует функция уборки пола.



В установках серии С установлена крыльчатка открытого типа со скоростными показателями до 32 м/с и создаваемым разрежением до 2000 Па, применяются для удаления как сухого материала, так и материала естественной влажности в столярных и лесопильных производствах. У всех установок в комплектацию входит пускозащитная аппаратура (ПЗУ), которая обеспечивает полную защиту электродвигателя и подключенных силовых цепей от рабочих перегрузок.



Правила подбора установки

При подборе установки следует обратить внимание на следующие параметры:

  • Производительность, которую должна обеспечивать установка для нормальной работы станка (оборудования) (м3/час).
  • Необходимая скорость воздушного потока с учетом аэродинамического сопротивления воздуховодов (м/с).
  • Создаваемое разряжение на входе (Па).
  • Количество патрубков и их геометрические параметры для подсоединения воздуховодов.
  • Наличие в комплектации электро-пусковой аппаратуры.

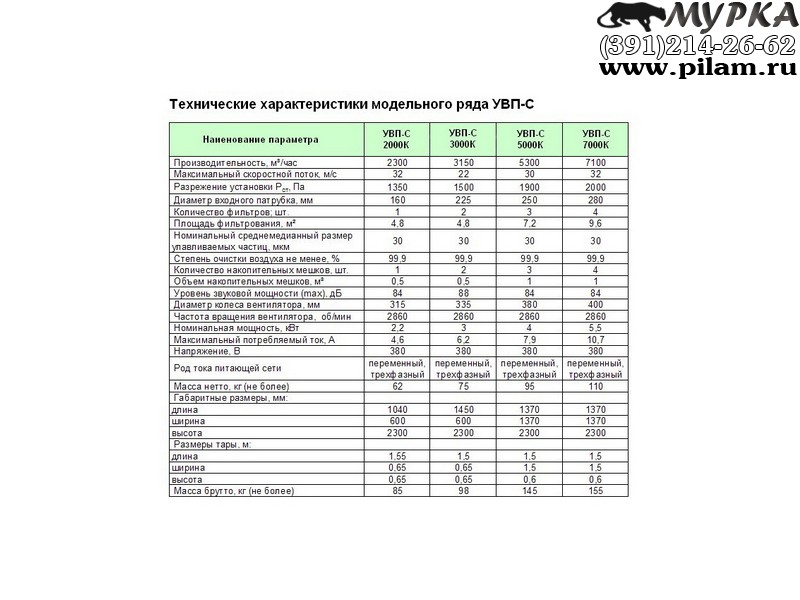

Технические характеристики УВП-С 7000К
Максимальная пропускная способность, м3/час  7100
Максимальный скоростной поток, м/с 32
Разрежение установки Рст, Па 2000
Диаметр входного патрубка, мм 280
Количество фильтров, шт. 4
Площадь фильтрования, м2 9,6
Номинальный среднемедианный размер улавливаемых частиц, мкм  30
Степень очистки воздуха не менее, % 99,9
Количество накопительных мешков, шт. 4
Объем накопительных мешков, м3 1
Уровень звуковой мощности (max), дБ 84
Диаметр колеса вентилятора, мм 400
Частота вращения вентилятора,  об/мин 2860
Номинальная мощность, кВт 5,5
Максимальный потребляемый ток, А 10,7
Напряжение, В 380
Род тока питающей сети переменный, трехфазный
Габаритные размеры, мм
- длина 1370
- ширина 1370
- высота 2300
Размеры тары, м
- длина 1,5
- ширина 1,5
- высота 0,6
Объем, м3 1.31424
Масса, кг (не более) 110
Масса брутто, кг (не более) 155



Устройство и комплект поставки

Комплектация УВП-С 7000К:

  • Обод - 4 шт.
  • Стойка - 8 шт.
  • Болт М5 - 16 шт.
  • Гайка М5 самоконтрящаяся - 16 шт.
  • Ножка - 4 шт.
  • Предфильтр - 4 шт.
  • Фильтр - 4 шт.
  • Мешок накопительный - 4 шт.
  • Электродвигатель 5,5кВт 2860 об/мин - 1 шт.
  • Гайка М8 самоконтрящаяся - 23 шт.
  • Болт М8х60 - 8 шт.
  • Гайка М12 самоконтрящаяся - 4 шт.
  • Шайба 12 - 4 шт.
  • Болт M8x25 - 2 шт.
  • Шайба 8 - 6 шт.
  • Бандаж 280 - 1 шт.
  • Шайба 8.65Г - 1 шт.
  • ПЗУ - 1 шт.
  • Корпус - 1 шт.
  • Крышка - 1 шт.
  • Рабочее колесо - 1 шт.
  • Коллектор 280-4х138 - 1 шт.
  • Шайба 28 - 1 шт.
  • Болт М8х80 - 1 шт.
  • Переход 278 - 1 шт.

Комплект поставки УВП-С 7000К
