ГлавнаяКаталогАспирационное оборудование Аспирационный комплекс Эвента-15 (31 кВт)
2301000.00 руб В корзину



Аспирационный комплекс

Аспирационный комплекс Эвента-15 спроектирован для удаления стружки от четырёхсторонних строгальных станков расположенных в тёплых, отапливаемых помещениях. Работает по принципу централизованной внутрицеховой аспирации. Рециркуляция теплого воздуха происходит, не покидая пределы производственного помещения, за счёт этого достигается полное сохранение тепла в помещении. Комплекс обеспечивает продолжительный режим работы без обслуживания оператором, в полном автоматическом режиме. Расчётный срок эксплуатации комплекса 10 000 часов. Первый рабочий комплекс запущен в эксплуатацию в 2006 году.



Область применения

Мебельные и деревообрабатывающие производства. Может применяться для обслуживания станков с ЧПУ, обрабатывающих центров. Обрабатываемые материалы: древесина всех пород, МДФ, ХДФ, ЛДСП, ОСП, ДВП.



Особенности работы установки Эвента-15

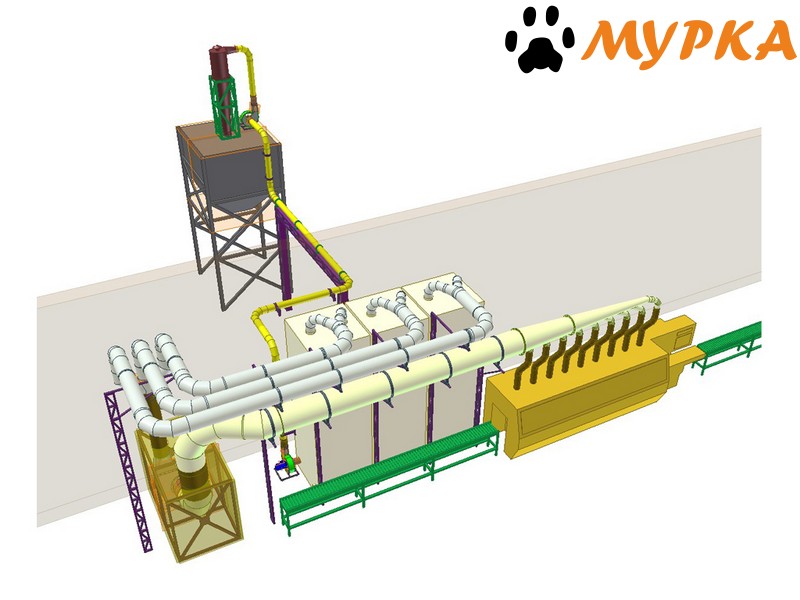

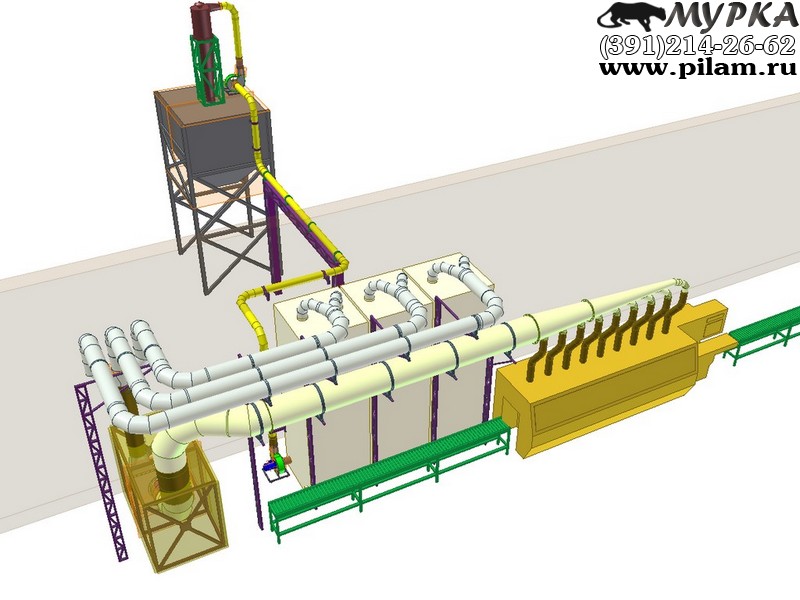

Аспирационный комплекс Эвента производит отсасывание стружки и пыли из зоны резания станка. С помощью рукавных фильтров воздух очищается и возвращается в помещение. Фильтры оснащены системой регенерации. Отделенная стружка и пыль через шлюзовой механизм подается в пневмотранспортную систему и перемещается при помощи транспортного вентилятора, через циклон-разгрузитель в накопительный бункер, за пределы цеха. Бункер находится за пределами помещения, на рекомендуемом расстоянии 10 метров и в стоимость комплекса не включен.

Отдельно стоящий силовой вентилятор создаёт всасывающий воздушный поток на патрубках станка с требуемой скоростью 28-30 м/с. Частотный преобразователь силового вентилятора производит плавный запуск электродвигателя и выводит вентилятор на запрограммированный режим работы. Комплекс работает непрерывно, в полном автоматическом режиме параллельно со станком. В конструкции фильтровальных блоков комплекса Эвента используются фильтрующие элементы рукавного типа и работающие по принципу сквозной продувки. Регенерация фильтров производится в установленные периоды без выключения работы силового вентилятора. В корпусе фильтровального блока накопление отходов не происходит. Для обеспечения указанной функции непрерывно работает шлюзовой механизм. Постоянная выгрузка отходов из фильтровального блока через шлюзовой механизм в пневмотранспортную магистраль, исключает риск возникновения пожароопасной концентрации веществ, что делает данный комплекс безопасным в условиях мебельных, столярных и лесопильных цехов. Пневмотранспортная магистраль осуществляет перекачивание отходов от фильтровального блока внутри помещения до бункера-накопителя за пределы здания. Магистраль закольцована и состоит из элементов: воздуховод, вентилятор, циклон разгрузитель с шлюзовым устройством, возвратный воздуховод, элемент регулировки по производительности воздуха. Пневмотранспортная магистраль работает в непрерывном режиме. Комплекс Эвента прошел испытания с 2-ух кратной перегрузкой по объёму удаляемой стружки.



Внимание!

Срок изготовления составляет 35 рабочих дней, а накопительный бункер, который находится за пределами помещения (на рекомендуемом расстоянии 10 метров) в стоимость комплекса не включен.



Технические характеристики Эвента-15
Производительность максимальная, м3/час  14970
Скорость воздушного потока на патрубке станка, м/с  30
Номинальный среднемедианный размер улавливаемых частиц, мкм  15
Максимальная величина удаляемых элементов, мм 45
Степень очистки воздуха, % 99,9
Количество присоединительных патрубков  9х140
Пропускная способность по стружке, м3 10
Занимаемая площадь в помещении, м2 20
Мощность, кВт 31
Габаритные размеры, мм
- длина 9000
- ширина 2500
- высота 5300
Масса, кг (не более) 4200
*Объем, м3 119,25

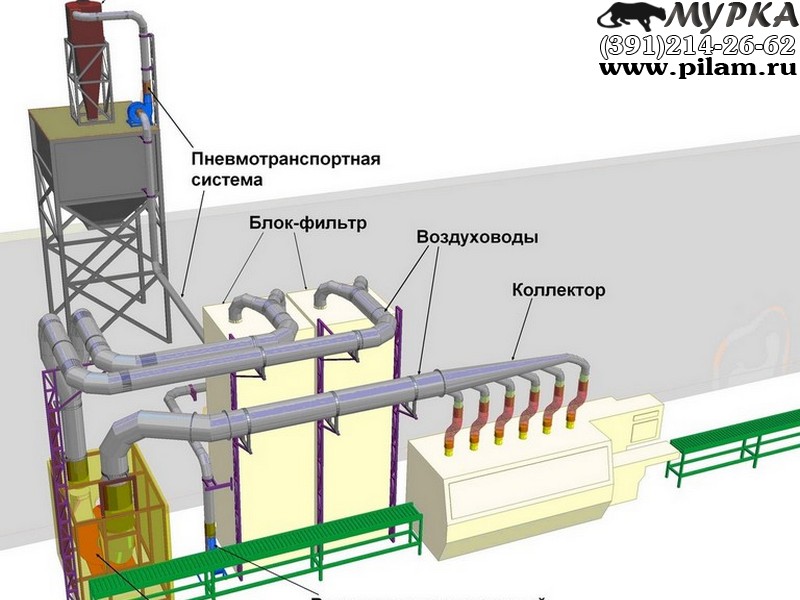

Состав комплекса

Комплекс Эвента состоит из:

  • Блок-фильтр.
  • Вентилятор силовой.
  • Циклон-разгрузитель.
  • Вентилятор транспортный.
  • Воздуховод, коллектор, соединительные элементы.
  • Пневмотранспортная система.
  • Автоматики управления.
Комплект поставки
  • Блок-фильтр - 3 шт.
  • Вентилятор силовой - 1 шт.
  • Циклон-разгрузитель - 1 шт.
  • Вентилятор транспортный - 1 шт.
  • Воздуховоды, коллекторы, соединительные элементы, опорные кронштейны - 1 компл.
  • Пневмотранспортная система - 1 компл.
  • Пульт (автоматика) управления - 1 шт.
  • Тара - 17 количество мест.

Комплекс работает непрерывно, в автоматическом режиме параллельно со станком, цикл работы силового вентилятора, фильтровального блока и станка взаимосвязан.
